AEW100无线电能计量模块 精度高 安装方便

  • 产品型号:
  • 更新时间:2024-10-26

简要描述:AEW100无线电能计量模块 精度高 安装方便产品具有精度高、体积小、安装方便等优点。可灵活安装于配电箱内,实现对不同区域和不同负荷的分项电能计量,统计和分析。

产品详情

无线计量模块

00001
0002




001

undefinedAEW100无线电能计量模块 精度高 安装方便



  3002

undefined





003

undefinedAEW100无线电能计量模块 精度高 安装方便




004



005

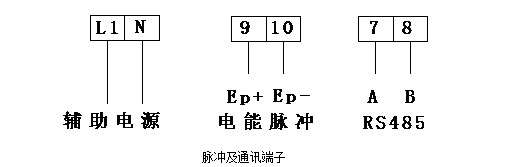

5 接线与安装



006


 007

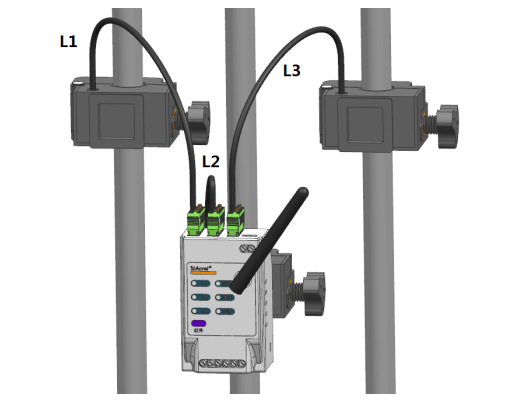

  L1、L2、L3开口式传感器分别通过穿刺接入A相、B相、C相线缆,其中A相传感器通过穿刺线缆及N线端子取电为计量模块供电,同时A相、B相、C相传感器分别将电压、电流信号通过信号连接线传输给计量模块,计量模块通过无线或者RS485方式将测试数据传输至后台终端。

6 操作与显示

  说明:

   LED显示功能

  在面板的左上方有六个LED指示灯,分别为:“L1”、“L2”、“L3”、“脉冲”、“通讯”、“无线”。

  “L1”:亮起时说明L1相取电成功;

  “L2”:亮起时说明L2相取电成功;

  “L3”:亮起时说明L3相取电成功;

  “脉冲”:每亮起一次,表示仪表输出一个电能脉冲;

  “通讯”:当仪表通过RS485进行通讯时会闪烁;

  “无线”:当仪表通过无线模块进行通讯时会闪烁。
